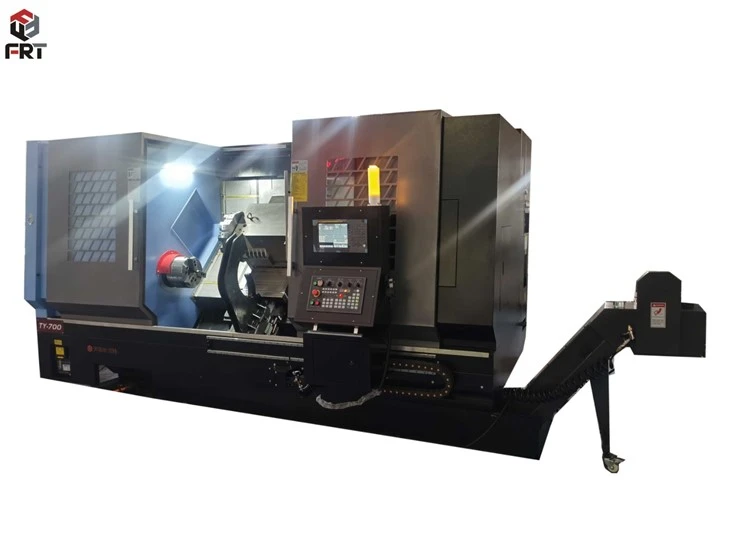

Slant Bed CNC Lathe
Slant Bed CNC Lathe

Tokarka CNC ze skośnym łożem

Tokarka CNC ze skośnym łożem to wszechstronna obrabiarka o unikalnej konstrukcji łoża, oferująca funkcje poprawiające odprowadzanie wiórów, sztywność i dostępność. Jego funkcje obejmują toczenie, planowanie, wiercenie, gwintowanie i toczenie stożkowe, dzięki czemu nadaje się do szerokiego zakresu zastosowań w różnych gałęziach przemysłu.

Wyślij zapytanie

Wprowadzenie produktów

Opis produktów

Tokarka CNC ze skośnym łożem to-precyzyjna maszyna do cięcia metalu sterowana za pomocą programu cyfrowego. Jego podstawową cechą jest pochylone łóżko (typowe kąty to 30 stopni i 45 stopni). Wyposażony w serwomotor sterowany przez system CNC, automatycznie napędza wrzeciono, oprawkę narzędziową i inne komponenty, zgodnie z-ustawionym wcześniej programem.

Umożliwia wydajną obróbkę części obrotowych, takich jak wały i tarcze, taką jak toczenie średnic zewnętrznych, otworów wewnętrznych, gwintów i powierzchni stożkowych. Konstrukcja z nachylonym łożem ułatwia automatyczne usuwanie wiórów, poprawiając skuteczność usuwania wiórów i zmniejszając wpływ gromadzenia się wiórów na dokładność obróbki. Jest szeroko stosowany w przemyśle motoryzacyjnym, lotniczym i precyzyjnym, łącząc automatyzację, wysoką precyzję i wysoką stabilność.

Tokarka cnc ze skośnym łożem

slant bed cnc lathe 2

Parametry

Specyfikacje techniczne		jednostka	TY700
Zakres przetwarzania	Maksymalna średnica obrotu na łożu	mm	Φ780
	Maksymalna średnica obrotu na siodle	mm	Φ500
	Zalecana średnica toczenia	mm	Φ650
	Efektywna długość przetwarzania	mm	1500
Wrzeciono	Typ głowicy wrzeciona	mm	A2-8
	Średnica otworu wrzeciona	mm	88
	Średnica pręta Mniejsza lub równa	mm	75
	Maksymalna prędkość wrzeciona	obr./min	3000
	Moc znamionowa silnika głównego	w	15-21
	Maksymalny wyjściowy moment obrotowy wrzeciona	NM	573NM
Zacisk	uchwyt hydrauliczny	cal	12/15/18/21
Konik	Konik rękaw	mm	Rotacja wewnętrzna MT5/6
	Forma ruchu konika	/	Hydrauliczny
Siodło łóżka	kąt pochylenia	DEG	45 stopni
	Odległość ruchu X	mm	350+20
	Szybka prędkość ruchu X/Z	m/min	16/24
	Silnik serwo X/Y/Z	KW	3/3/3(4)
Wieżyczka	formularz	serwohydraulika	BMT55 poziomy 12-stacyjny
	Sąsiedni czas wymiany narzędzia	S	0.5
	Liczba narzędzi	/	12
	Rozmiar narzędzia (toczenie/wytaczanie)	mm	32×32/Φ32(40)
	Model z tuleją sprężynową	/	ER32
	Moc wieżyczki mocy	KW	7.5-11
	Przesuw osi Y	mm	±50
Wymiary całkowite	6000X2300X2550mm	Masa netto/brutto	8800/9500 kg

główne części

slant bed cnc lathe 3

slant bed cnc lathe 4

test

slant bed cnc lathe 1

Skontaktuj się teraz

Funkcje

Tokarka CNC ze skośnym łożem to tokarka CNC, której główną funkcją jest toczenie części obrotowych, takich jak wały i tarcze. Może wykonywać różnorodne procesy, takie jak wewnętrzne i zewnętrzne powierzchnie cylindryczne, powierzchnie stożkowe, gwinty, rowki, powierzchnie czołowe itp., A także może dokładnie kontrolować prędkość posuwu i prędkość skrawania, aby zapewnić dokładność wymiarową i chropowatość powierzchni części. Konstrukcja z nachylonym łożem zapewnia płynniejsze usuwanie wiórów i ułatwia obserwację procesu obróbki. Posiada funkcję automatycznej zmiany narzędzia, która może poprawić wydajność i automatyzację przetwarzania. Nadaje się do masowej produkcji i skomplikowanej obróbki części. Jest szeroko stosowany w produkcji maszyn, samochodach, lotnictwie i innych dziedzinach i jest ważnym sprzętem do osiągnięcia precyzyjnego przetwarzania.

Co można przetworzyć

Tokarka CNC ze skośnym łożem to-precyzyjny i-wydajny sprzęt do obróbki, szeroko stosowany w produkcji maszyn, samochodach i innych dziedzinach. Ten rodzaj tokarki charakteryzuje się konstrukcją z nachylonym łożem, które ma dobrą sztywność i wydajność cięcia oraz nadaje się do obróbki różnych przedmiotów. Poniżej przedstawiono kilka detali nadających się do obróbki na tokarce CNC ze skośnym łożem.

Elementy wału

Przedmioty obrabiane na wałach są jednym z głównych obiektów obróbki tokarek CNC z pochyłym łożem, obejmującym różne wały napędowe, wrzeciona, wały wirników itp. Przedmioty te mają zwykle kształt okrągły lub cylindryczny i wymagają toczenia w celu obróbki powierzchni, takich jak okręgi zewnętrzne, powierzchnie czołowe i fazowania. Konstrukcja z nachylonym łożem tokarki CNC z nachylonym łożem pomaga poprawić sztywność i wydajność cięcia przedmiotu obrabianego oraz zapewnić dokładność i wydajność obróbki.

Przedmioty tarczowe

Przedmioty tarczowe są również powszechnymi przedmiotami obróbki tokarek CNC ze skośnym łożem, w tym tarcze, koła pasowe, koła zębate itp. w różnych częściach mechanicznych. Te przedmioty obrabiane mają zwykle kształt okrągły lub-dyskowy i wymagają obróbki zewnętrznych okręgów, powierzchni czołowych, otworów wewnętrznych i innych powierzchni obróbczych. Sztywność i wydajność cięcia tokarki CNC z pochyłym łożem pomagają poprawić dokładność i wydajność obróbki, zapewniając jednocześnie jakość powierzchni przedmiotu obrabianego.

Zestaw detali

Przedmioty obrabiane z tulejami odnoszą się do różnych części mechanicznych z otworami wewnętrznymi, takimi jak tuleje i miseczki. Te przedmioty wymagają obróbki powierzchni, takich jak otwory wewnętrzne i koła zewnętrzne. Sztywność i wydajność cięcia tokarek CNC ze skośnym łożem pomagają poprawić dokładność i wydajność obróbki, zapewniając jednocześnie współosiowość i jakość powierzchni detali.

Przedmioty o specjalnych-kształtach

Oprócz powyższych trzech typów detali, tokarki CNC z pochyłym łożem mogą również obrabiać różne detale-o specjalnych kształtach, takie jak widły zmiany biegów, korbowody i inne części mechaniczne o specjalnych kształtach. Przedmioty te wymagają obróbki wielu różnych kształtów powierzchni obróbczych. Sztywność i wydajność cięcia tokarek CNC ze skośnym łożem pomagają poprawić dokładność i wydajność obróbki, zapewniając jednocześnie dokładność kształtu i jakość powierzchni detali.
