Centrum obróbcze typu gantry

Centra obróbcze typu Gantry są podstawowymi urządzeniami przetwarzającymi dla przemysłu ciężkiego. Są przeznaczone do obróbki dużych, nieregularnych i ciężkich części i są szeroko stosowane w takich gałęziach przemysłu, jak maszyny inżynieryjne, transport kolejowy i sprzęt energetyczny. Mogą obsługiwać bardzo-bardzo duże elementy obrabiane, takie jak łoża obrabiarek, ramy, bloki cylindrów silnika i kołnierze elektrowni wiatrowych. Stanowią kluczowy sprzęt do realizacji-precyzyjnej produkcji na dużą skalę w produkcji ciężkich maszyn.

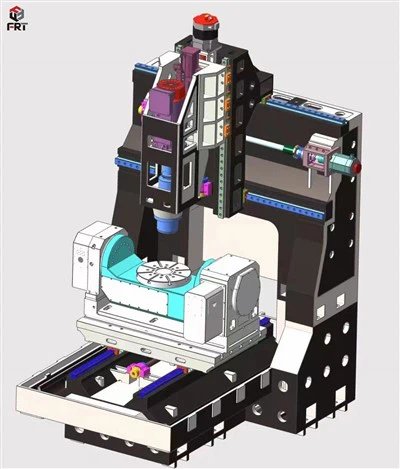

Rdzeń-konstrukcji nośnej centrum obróbkowego typu portalowego jest wykonany z odlewów obrabiarek. Belka poprzeczna, kolumna, siłownik i stół roboczy są wykonane z żeliwa-o wysokiej sztywności i poddawane obróbce starzenia w celu wyeliminowania naprężeń wewnętrznych, skutecznie przeciwstawiając się wibracjom i odkształceniom powodowanym przez ciężkie skrawanie. Belka poprzeczna i kolumna tworzą ramę suwnicy, zapewniając wsparcie dla pionowego ruchu siłownika; siłownik przenosi wrzeciono, aby uzyskać posuw obróbkowy; a stół roboczy podtrzymuje przedmiot obrabiany w celu jego pozycjonowania i przemieszczania. Ta cała konstrukcja odlewnicza jest podstawą stabilnej pracy obrabiarki.

Układy przeniesienia napędu i zapewnienia precyzji obrabiarki uzupełniają się wzajemnie. W systemie przeniesienia napędu zastosowano śruby kulowe o dużej-średnicy i-precyzyjne prowadnice liniowe, charakteryzujące się dużą obciążalnością i płynną pracą, umożliwiające-szybki i precyzyjny posuw każdej osi. Precyzyjne sterowanie opiera się na systemie detekcji-zamkniętej pętli składającym się z enkoderów i skal liniowych. Enkoder zapewnia-informację zwrotną na temat danych roboczych silnika, podczas gdy skala liniowa bezpośrednio wykrywa rzeczywiste przemieszczenie stołu roboczego i siłownika. To podwójne zabezpieczenie znacznie poprawia dokładność i powtarzalność pozycjonowania obrabiarki.

Układ sterowania, wrzeciono i układy pomocnicze współpracują ze sobą, aby zapewnić wydajność i stabilność obróbki. System sterowania, będący centrum dowodzenia, może zapewnić precyzyjną realizację złożonych programów i sterowanie wieloosiowymi-połączeniami. Wrzeciono może być wyposażone w różne specyfikacje mocy i prędkości, w zależności od wymagań obróbki, aby spełnić różne scenariusze ciężkiego skrawania lub obróbki-o wysokiej precyzji. Układ chłodzenia i smarowania obniża temperaturę obszaru skrawania i wydłuża żywotność narzędzia poprzez cyrkulację płynu obróbkowego, jednocześnie smarując i chroniąc elementy, takie jak śruby pociągowe i szyny prowadzące. System usuwania wiórów czyści wióry obróbkowe w odpowiednim czasie, aby zapobiec gromadzeniu się wiórów wpływającym na dokładność obróbki i działanie sprzętu, zapewniając ciągłą pracę całej maszyny.

Centra obróbcze typu Gantry można elastycznie wyposażać w podstawowe komponenty funkcjonalne, zgodnie z potrzebami precyzyjnej obróbki i złożonych procesów: centralny system wylotu wody może bezpośrednio dostarczać chłodziwo pod wysokim ciśnieniem do obszaru skrawania, skutecznie usuwać wióry i chłodzić oraz wydłużać żywotność narzędzia, dzięki czemu nadaje się do scenariuszy obróbki głębokich otworów; czwarty-stół obrotowy osi obsługuje indeksowanie CNC i ciągły obrót, realizując obróbkę detali z wieloma-ścianami i-wieloma stacjami, spełniając wymagania-wysokiej precyzji obróbki części o kształcie prostokątnym-i zakrzywionych powierzchniach; wielofunkcyjne-głowice frezarskie (w tym głowice frezarskie-kątowe, uniwersalne głowice frezarskie, przedłużone głowice frezarskie itp.) mogą zwiększać kąt i głębokość obróbki, obejmując wiele procesów, takich jak frezowanie, wytaczanie i wiercenie; wysoce-precyzyjne linijki kratowe znacznie poprawiają dokładność pozycjonowania i powtarzalność sprzętu dzięki wykrywaniu przemieszczeń w pełnej-pętli zamkniętej; jednocześnie można go również wyposażyć w systemy automatycznej wymiany narzędzi, przenośniki wiórów, systemy pomiarowe online itp., aby jeszcze bardziej zwiększyć automatyzację i stabilność obróbki.

Centra obróbcze typu Gantry nadają się do obróbki dużych, ciężkich i{0}}precyzyjnych części. Stosowane są głównie do skomplikowanych zakrzywionych powierzchni, systemów z wieloma-otworami i dużych płaskich powierzchni, podczas operacji frezowania, wiercenia, wytaczania i gwintowania. Ich podstawowymi zaletami są długi skok, wysoka sztywność i duża stabilność obróbki. Typowe zastosowania obróbki obejmują łoża obrabiarek, duże formy, kołnierze do elektrowni wiatrowych i elementy konstrukcyjne przemysłu lotniczego. Są kompatybilne ze zwykłymi metalami, takimi jak stal, żeliwo, stopy aluminium i stopy miedzi, a także nadają się do obróbki materiałów trudnych--do skrawania, takich jak stopy tytanu i stopy-wysokotemperaturowe.
